🔧 Топливная форсунка автомобиля.









Топливная форсунка — элемент инжекторной системы современного автомобиля. Именно этот элемент отвечает за исполнение команды подачи топлива в цилиндр. Мозг выдает сигнал в микросекундах, на это время на форсунку поступает сигнал данной продолжительности, форсунка открывается и под давлением топливной системы (топливный насос) идет впрыск топлива. Подробней ниже, чистка форсунки также тут, в самом низу.
• КАК РАБОТАЕТ ФОРСУНКА:

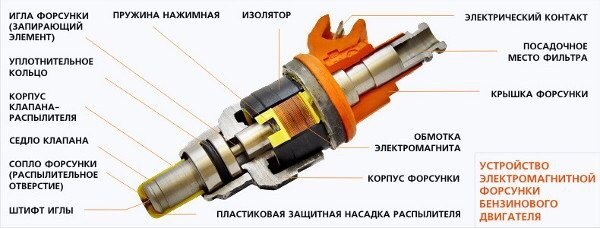

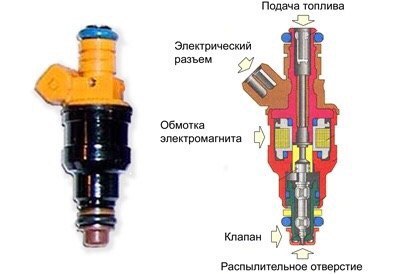

- Топливная форсунка Honda Civic, ничто иное как кран. Да, это кран на который подается напряжение 9-15 вольт, катушка электромагнита притягивает иглу и топливо, факелом, выходит из нее. Форсунка это так же и соленоид.

• ПАРАМЕТРЫ, СВОЙСТВА, ЗНАЧЕНИЯ:
- Топливная система большинства овощных Honda Civic состоит из топливного бака (45л), топливного насоса, линий подключения, топливного фильтра, топливной рейки, самих форсунок, и системы «обратки» с клапаном. Топливо из бензобака подается топливным насосам по топливо проводу в топливную рейку (через фильтр). На топливной рейке установлен регулятор давления NR-1 (Fuel Pressure Regulator — FPR), в большинстве случаев его хватает, он устанавливался на большинство двигателей, но с разной системой крепежа. В общем топливо поступает в топливную рейку под давлением около 3 Бар (3 атмосфер, 3000 мБар), если давление выше то клапан FPR NR-1 выкидывает излишки в «обратку», из «обратки» топливо поступает в бензобак.
Значение форсунок вроде 190, 240 (180, 235) и тд. показано в кубических сантиметрах. Статья опубликована в сообществе вконтакте Машины. Полное обозначение выглядит так 240 cc@3Bar, тоесть форсунка за 1 минуту при давление 3 бара (это нормальное давление большинства насосов) выбрасывает 240 кубиков жидкости.

- Если раньше стояли форсунки 190, а вы хотите установить 240 просто их заменив, то нужно задать себе вопрос. Зачем? 190 форсунки не работают на 100% даже при полной нагрузке двигателя, то есть имеется запас в 15%. Да я соглашусь что если бы у вас увеличился объем или вы поставили нагнетатель воздуха (турбина) то замена форсунок нужна. А так вы получите лишний расход. В программе компьютера написано что допустим при 450 мБар (45кПа), форсунка 190 должна работать всего 100мс, заменив ее на 240 вы не изменив время открытия в топливной карте получите чрезмерно богатую смесь. Это тоже самое что вас попросили бы открыть большой и маленький кран с водой одновременно, на одно и тоже время, как вы думаете где расход будет больше? Обдумывайте замену форсунок тщательно. Если у вас нет диностенда и\или демона для настройки типа Moates или Hondata я не советовал бы менять форсунки.

- Не маловажным параметром форсунок является сопротивление, необходимо чтобы сопротивление форсунок новых и старых было одинаково. Для этого по "модному" покупается ResistorBox (30-100$). А по нормальному мощные керамические сопротивления(0.5-5$). Если не сбалансировать сопротивления с мозгом, то есть вариант что выходы мозга на форсунки сгорят. Низкоомный форсунки 2.5-3 Ома, Высокоумные 12Ом. Опасность именно в низкоомных, конечно они высокопроизводительные но нужен дополнительный контроль. При 50% нагрузке 2.5 Ом (низкоомные) форсунке на 7 минуте, при работе на 6000 оборотах двигателя мозг начинает гореть, температура ключей (транзисторов) составляет 170-200 градусов Цельсия, в обычном состояние это 60 градусов. Обычно используются транзисторы типа STA413A, STA464C работают максимум до 150 градусов, дальше либо параметры уходят, либо корпус разрывается.

- Для чистки форсунок их нужно сначала снять. Можно конечно делать и в двигателе но не желательно загрязнять двигатель химией. вк.ком/карс.бест Ваша задача создать давление с химией для очистки, и открывать\закрывать форсунок периодично. Самый простой способ, берутся аудио клеммы к ним подводят батарейку Крону-9v, или тот же автомобильный 12v аккумулятор и через кнопку либо разрыв цепи щелкают. Через соединительную трубку (самоделка), соединяют баллон типа Carbcleener находящийся под давлением и форсунку. Нужно скрепить очень сильно иначе форсунка вылетит. Нажали баллон, создали давление, нажали кнопку, повторять пока не будет нормальный факел распыления.
Более интеллектуальный и ленивый способ это подключение форсунки либо к генератору сигналов (не генератор автомобиля!) либо в замен колонки компьютера (активная а не пассивная, от сети), на котором будет запущена программа сигналов. Скачайте программу генератора сигналов "PAS FREQUENCY GENERATOR". Регулируйте частоту в пределах 1-200гц.

- Самый жесткий способ это ультразвук, отличный способ чтобы очистить и раздробить грязь до мелких частиц. Идеально чтобы в этот момент на форсунку тоже бы подавались сигналы открытия и закрытия. Минус этого способа, что возможно вместе с грязью увеличить и внутренние трещины, или уничтожить форсунку изнутри.

- Для проверить работоспособности форсунки достаточно подать напряжение на форсунку от батарейки Крона, вы должны услышать щелчок. Более правильным способом будет проверить на «прозвонку» мультмиметром.

• ОБЪЕМ ФОРСУНОК НЕ КОТОРЫХ ДВИГАТЕЛЕЙ:

- Частично полная таблица от компании Accel здесь. Еще момент, кроме как сопротивления, форсунка имеет обхъем как я говорил выше. Точно вам скажет только производитель, KEIHIN. В общем существуют только 2 объема 180 (190) и 235(240). В процентом соотношение это 5 и 2 процента разницы, соотвественно. Разница между 240 и 190 составляет 25 процентов.

D14A2 — 190 cc
D14A3\D14A4 — 190 cc
D14A5 — 190 cc
D14A7 — 190 cc
D14A8 — 190 cc
D14Z1 — 190 cc
D14Z2 — 190 cc
D14Z3\D14Z4 — 190 cc
D15A3 — 180 cc
D15B6 — 180/235 cc
D16B2 — 190 cc
D15B7 — 235 cc
D15Z6 — 190 cc
D15Z8 — 190 cc
D16A6 — 235 cc
D16B2 — 190 cc
D16W4 — 190 cc
D16Y5 — 190 cc
D16Y7 — 180 cc
D16Y8 — 240 cc
D16Z6 — 235 cc
H22A1 — 235 cc
H23A1 — 235 cc
B20A5 — 235 cc
B18C1 — 235 cc
B16A3 — 235 cc

Вот на этом и все. Думаю эта статья прибавила тебе хоть чуть чуть понимания о работе форсунки в автомобиле
